절강동해감속기유한회사주변 전송 솔루션을 개발했습니다HD 시리즈 베벨 기어드 유닛, 다양한 장착 구조가 장비 유연성, 설치 효율성 및 작동 신뢰성을 어떻게 향상시키는지 업계가 이해하는 데 도움이 됩니다.
산업 자동화가 계속 확장됨에 따라 기계 설계자는 드라이브 구성 요소와 전체 장비 구조 간의 연결에 더 많은 관심을 기울이고 있습니다. 기어박스는 더 이상 토크와 속도 요구사항에 의해서만 선택되지 않습니다. 장착 방법은 기계 레이아웃, 유지 관리 편의성, 공간 활용성 및 장기 성능에 직접적인 영향을 미칩니다.

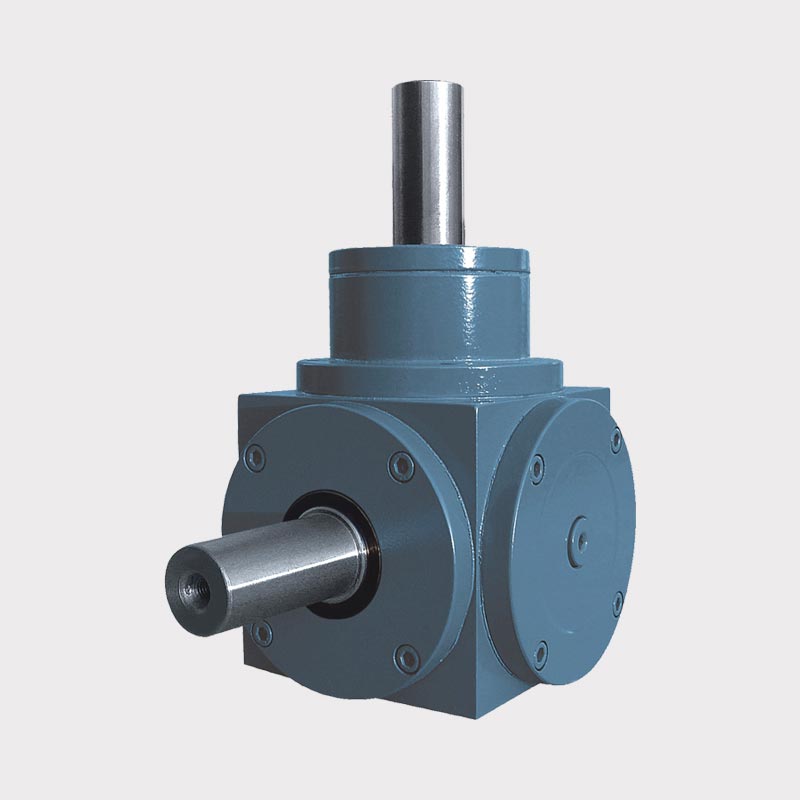

HD 시리즈 베벨 기어 장치는 다양한 기계 응용 분야에 맞게 다양한 장착 구성으로 설계되었습니다. 풋 마운팅, 플랜지 마운팅, 샤프트 마운팅 및 중공 샤프트 마운팅은 각각 장비 설계에 따라 고유한 이점을 제공합니다.
자재 취급, 포장 기계, 자동화된 생산 라인 및 지능형 장비와 같은 산업의 경우 적절한 장착 스타일을 선택하면 설치가 단순화되고 시스템 통합이 향상될 수 있습니다.
기계마다 구조적 요구 사항이 다릅니다. 일부는 안정적인 베이스 연결이 필요한 반면, 다른 일부는 구동 샤프트 주위에 컴팩트한 설치가 필요합니다. 올바른 장착 옵션은 다음과 같은 일반적인 문제를 해결할 수 있습니다.
잘 설계된 기어박스 장착 구조는 기계적 응력을 줄이고 보다 원활한 작동을 지원합니다.
그만큼HD 시리즈 베벨 기어드 유닛다양한 산업 레이아웃에 맞는 여러 가지 장착 솔루션을 제공합니다. 각 옵션의 특성을 이해하면 엔지니어와 장비 설계자가 보다 적합한 구성을 선택할 수 있습니다.
| 장착 유형 | 주요 특징 | 적합한 용도 | 주요 장점 |
|---|---|---|---|
| 발 장착형 | 베이스 피트를 통해 고정된 기어박스 | 컨베이어, 가공 장비, 일반 기계 | 강력한 안정성과 쉬운 위치 지정 |
| 플랜지 장착 | 플랜지 인터페이스를 통한 직접 연결 | 소형 기계 및 통합 시스템 | 설치 공간 절약 |
| 샤프트 장착 | 기계 샤프트에 직접 설치된 기어박스 | 컨베이어 드라이브 및 회전 장비 | 연결 구조 단순화 |
| 중공축 장착 | 기어박스에 직접 삽입된 구동축 | 자동화 시스템 및 소형 메커니즘 | 추가 커플링 구성 요소 감소 |
풋 마운팅은 가장 전통적이고 널리 사용되는 기어박스 설치 방법 중 하나입니다. 이 구조에서는 기어박스가 장착 다리를 통해 장비 프레임에 고정됩니다.
이 디자인은 뛰어난 기계적 지지력을 제공하며 장기간에 걸쳐 안정적인 작동이 필요한 기계에 주로 선택됩니다. 컨베이어, 믹서, 산업 처리 시스템과 같은 장비는 이러한 배열로 인해 이점을 얻는 경우가 많습니다.
풋 마운팅의 주요 장점은 설치가 간편하다는 것입니다. 기어박스 위치가 기계 구조 내에서 명확하게 정의되어 있으므로 유지보수 팀이 구성요소를 쉽게 검사하고 교체할 수 있습니다.
산업용 장비가 소형화되고 집적도가 높아지면서 공간 절약형 솔루션이 점점 더 중요해지고 있습니다. 플랜지 장착을 통해 기어박스를 다른 기계 구성요소와 직접 연결할 수 있으므로 불필요한 구조적 공간이 줄어듭니다.
이 구성은 정확한 위치 지정과 컴팩트한 디자인이 중요한 자동화 장비에서 흔히 볼 수 있습니다. 이는 엔지니어가 안정적인 전송 성능을 유지하면서 더욱 깔끔한 기계 레이아웃을 만드는 데 도움이 됩니다.
설치 공간이 제한된 지능형 제조 시스템의 경우 플랜지 장착은 장비 설계 시 더 큰 유연성을 제공합니다.
샤프트 장착형 및 중공축 장착형 설계는 기어박스와 구동 장비를 직접 연결하려는 경우 특히 유용합니다.
샤프트 장착 시스템은 추가 연결 부품 수를 줄여 전체 구조를 조립하기 쉽게 만듭니다. 중공축 구성은 구동축이 기어박스를 직접 통과할 수 있도록 하여 한 단계 더 발전하여 커플링 요구 사항을 줄이고 공간 효율성을 향상시킵니다.
HD 시리즈 베벨 기어 장치는 이러한 실용적인 설치 접근 방식을 지원하므로 다양한 업계에서 기계적 요구 사항에 따라 전송 시스템을 조정할 수 있습니다.
장착 구성 선택은 단일 성능 요구 사항이 아닌 여러 요소에 따라 달라집니다. 장비 설계자는 일반적으로 다음을 고려합니다.
소형 기계는 플랜지 또는 중공축 구조의 이점을 누릴 수 있는 반면, 대형 장비는 풋 마운팅을 통해 제공되는 보다 강력한 지지가 필요할 수 있습니다.
기계가 회전 샤프트와 직접 통합되어야 하는 경우 샤프트 또는 중공 샤프트 옵션을 통해 변속기 시스템의 복잡성을 줄일 수 있습니다.
장착 구조는 작동을 지원할 뿐만 아니라 장비 수명 주기 전반에 걸쳐 편리한 검사 및 서비스를 제공해야 합니다.
진동, 부하 조건 및 작동 주파수와 같은 요소는 이상적인 기어박스 설치 방법에 영향을 미칠 수 있습니다.
자동화와 스마트 제조의 성장으로 변속기 부품은 더 높은 정밀도, 더 나은 적응성 및 더 쉬운 통합을 향해 진화하고 있습니다.
절강동해감속기유한회사는 1991년에 설립되어 30년 이상 전송 장비의 연구, 개발, 생산 및 응용에 주력해 왔습니다. 이 회사는 자동화된 처리 장비와 지능형 검사 장비를 사용하여 기어 정확도와 제품 일관성을 개선합니다.
제품군에는 헬리컬 기어박스, 헬리컬 기어 모터, 현대 기계 시스템의 요구 사항을 충족하도록 설계된 맞춤형 기어박스 솔루션이 포함됩니다. 이러한 기술은 고급 산업 장비의 안정적인 변속기 부품에 대한 수요 증가를 지원합니다.
산업용 기계의 미래는 계속해서 모듈형 구조와 맞춤형 솔루션을 향해 나아갈 것입니다. 다양한 장착 옵션을 제공하는 기어박스는 장비 설계자가 변화하는 생산 요구 사항에 더 빠르게 대응하는 데 도움이 될 수 있습니다.
모든 응용 분야에 대해 단일 설치 방법을 사용하는 대신 최신 전송 시스템은 성능, 공간 효율성 및 유지 관리 요구 사항의 균형을 맞추는 적응형 설계의 이점을 얻습니다.
풋, 플랜지, 샤프트 및 중공 샤프트 구성 간의 차이점을 이해하면 사용자가 기계 시스템을 계획할 때 보다 정확한 결정을 내리는 데 도움이 됩니다. Zhejiang Donghai Reducer Co., Ltd.는 전송 기술에 대한 오랜 경험을 바탕으로 HD와 같은 제품을 지속적으로 개발하고 있습니다.시리즈 베벨기어 유닛다양한 산업 응용 분야와 진화하는 장비 설계를 지원합니다.
-
