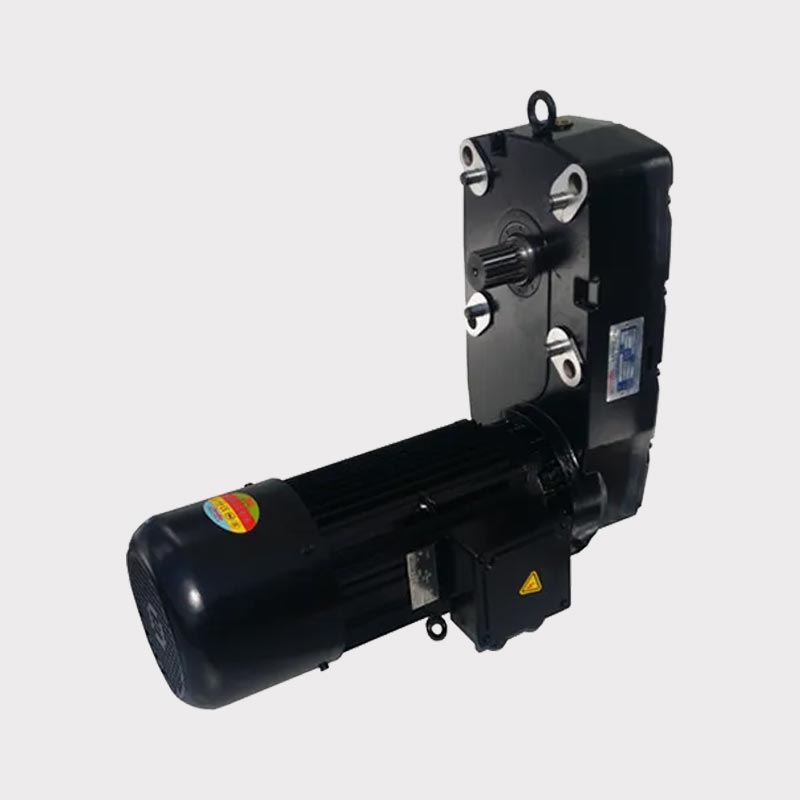

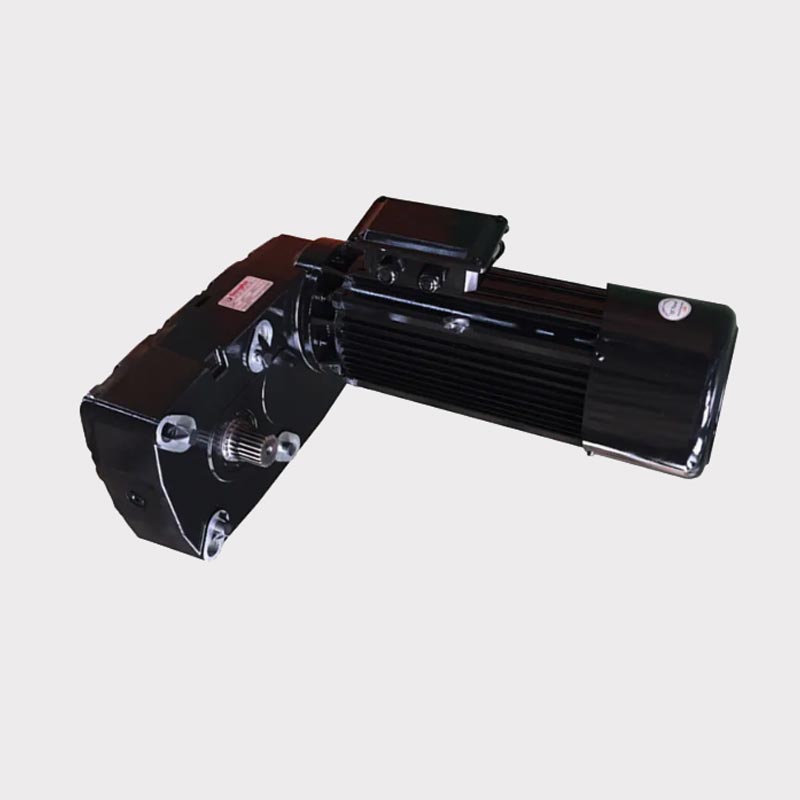

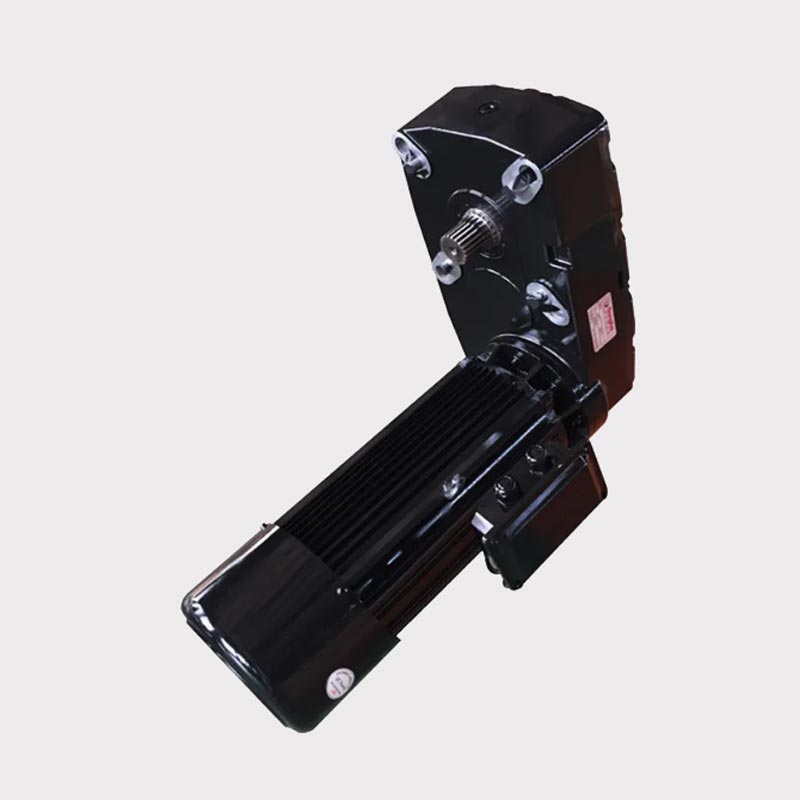

Donghai는 DQM 시리즈 공급을 전문으로하는 제조업체 및 공급 업체입니다. 호이스트 리프팅을위한 기어 모터. 이 기어 모터는 특별히 설계되었습니다 헬리컬 기어의 장점을 결합하고 소형 구조, 높은 변속기 효율을 특징으로하는 웜 기어 원활한 작동. 이 시리즈 기어 모터는 다양한 리프팅에 적합하고 크레인, 전기 호이스트, 엘리베이터 등과 같은 호이 스팅 장비. 안정적이고 신뢰할 수있는 전력 출력과 정확한 속도 제어를 제공하십시오.
1.이 기어 모터는 헬리컬 기어 및 웜 기어 변속기 구조를 채택하고
효율적이고 부드러운 전력 전송을 깨닫고 에너지 손실을 줄입니다.
장비의 작동 효율성을 향상시킵니다.
2.이 기어 모터에는 모터 및 감속기의 통합 설계가 있습니다.
소형 구조가 있고 공간이 거의 없으며 설치하기 쉽습니다.
장비를 들어 올리거나 들어 올리는 데 배열되었습니다.
3. DQM 시리즈 기어 모터
호이스트 리프팅의 경우 고급을 통한 정확한 속도와 위치 제어를 실현합니다.
다른 아래의 리프팅 및 호이 스팅 요구 사항을 충족하기위한 제어 시스템
작업 조건.
4.이 기어 모터는 고품질 재료를 선택합니다
긴 서비스 수명과 안정을 보장하기위한 고급 제조 공정
기어 모터의 성능. 동시에 엄격한 품질 검사 및
제품의 신뢰성과 안전을 보장하기위한 테스트.
5. DQM
호이스트 리프팅을위한 시리즈 기어 모터는 쉬운 구조로 설계되었습니다.
탈착식 하우징, 재개하기 쉬운 부품 등을 유지하고 정비하려면
유지 보수 비용과 다운 타임을 줄이는 등.
| 리프팅 용량 | 리프팅 속도 | 드럼 직경 | 모터 파워 | 보호 수업 | 빈도 |
| 최대 3.2 톤 (이중 속도) |
0.66/4.0; 0.8/5.0; 1.0/6.3; 1.3/8.0 4/1을 다시 반복 할 때 m/min |
140mm | 0.37/2.5; 0.45/3.2; 0.6/4.0 kw (12/2 폴) |
IP55 | 50Hz |
| 최대 6.8 톤 (이중 속도) |
0.66/4.0; 0.8/5.0; 1.0/6.3; 1.3/8.0 4/1을 다시 반복 할 때 m/min |
170mm | 0.8/4.9; 1.0/6.1; 1.3/7.7; 1.6/9.8 kW (12/2 폴) |
IP55 | 50Hz |
| 최대 12.5 톤 (이중 속도) |
0.66/4.0; 0.8/5.0; 1.0/6.3; 1.3/8.0 4/1을 다시 반복 할 때 m/min |
266mm | 1.2/7.6; 1.5/9.5; 2.0/12.5 kw (12/2 폴) |
IP55 | 50Hz |
| 최대 20 톤 (이중 속도) |
0.66/4.0; 0.8/5.0; 1.0/6.3; 1.3/8.0 4/1을 다시 반복 할 때 m/min |
295mm | 2.0/12.5; 2.6/16.0 kw (12/2 폴) |
IP55 | 50Hz |
| 최대 25 톤 (이중 속도) |
0.53/3.4; 0.65/4.23; 0.83/5.35; 1.03/6.7 4/1을 다시 반복 할 때 m/min |
325mm | 2.0/12.5; 2.6/16.0 kw (12/2 폴) |
IP55 | 50Hz |
| 최대 40 톤 (이중 속도) |
0.6/2.6; 0.8/3.3; 1.0/4.2 4/1을 다시 반복 할 때 m/min |
405mm | 5/20 kW (8/2 기둥) |
IP55 | 50Hz |
| 리프팅 용량 | 리프팅 속도 | 드럼 직경 | 모터 파워 | 보호 수업 | 빈도 |
| 최대 3.2 톤 (이중 속도) |
1.2/4.8; 1.6/6.0; 1.92/7.6; 2.4/9.6 4/1을 다시 반복 할 때 m/min |
140mm | 0.72/3.0; 0.96/3.6; 1.2/4.8 kW (12/2 폴) |
IP55 | 60Hz |
| 최대 6.8 톤 (이중 속도) |
1.2/4.8; 1.5/6.0; 1.9/7.6; 2.4/9.6 4/1을 다시 반복 할 때 m/min |
170mm | 1.4/5.9; 1.8/7.3; 2.3/9.1; 2.9/11.5 kW (12/2 폴) |
IP55 | 60Hz |
| 최대 12.5 톤 (이중 속도) |
1.2/4.8; 1.5/6.0; 1.9/7.6; 2.4/9.6 4/1을 다시 반복 할 때 m/min |
266mm | 2.3/9.1; 2.9/11.5; 3.7/15.0 kW (12/2 폴) |
IP55 | 60Hz |
| 최대 20 톤 (이중 속도) |
1.2/4.8; 1.5/6.0; 1.9/7.6; 2.4/9.6 4/1을 다시 반복 할 때 m/min |
295mm | 3.7/15; 4.8/19.2 kW (12/2 폴) |
IP55 | 60Hz |
| 최대 25 톤 (이중 속도) |
1.02/4.1; 1.3/5.1; 1.6/6.4; 2.0/8.1 4/1을 다시 반복 할 때 m/min |
325mm | 4/15; 4.8/19.2 kW (12/2 폴) |
IP55 | 60Hz |
| 최대 40 톤 (이중 속도) |
0.8/3.2; 1.0/4.0; 1.3/5.1 4/1을 다시 반복 할 때 m/min |
405mm | 6/24.2 kW (8/2 기둥) |
IP55 | 60Hz |

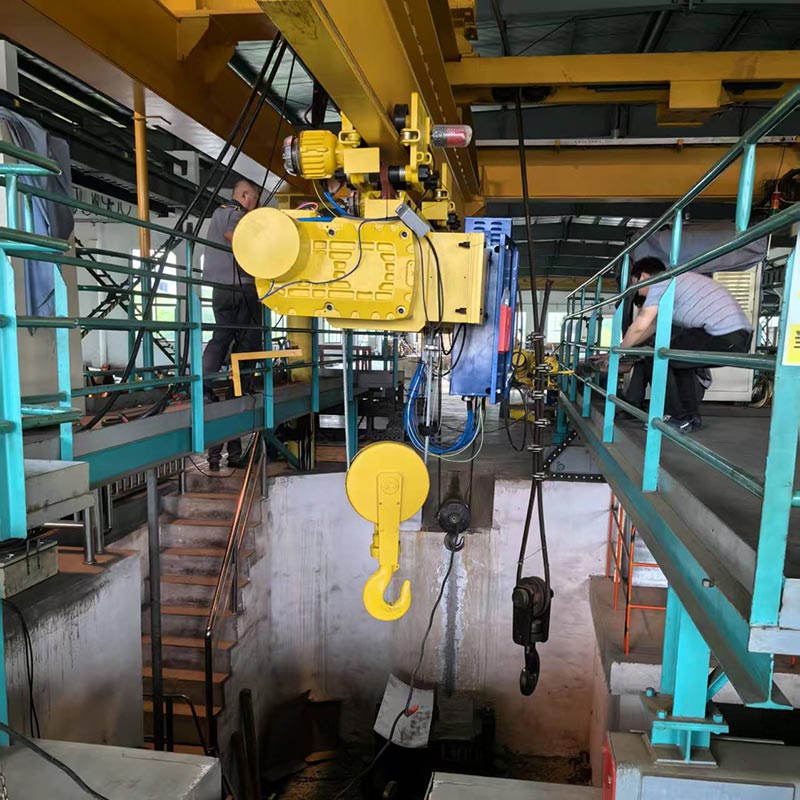

호이스트 리프팅을위한 DQM 시리즈 기어 모터는 완전히 지능적인 제어 작동 크레인 시스템에 사용됩니다.
1. 호이 스팅 메커니즘은 강화 된 알루미늄 합금 하우징, 모터, 통합 열 보호 장치 및 브레이크로 구성됩니다.
2. 기어 박스 하우징은 변형 및 가벼운 무게없이 알루미늄 강도를 보장하기 위해 저압 캐스트 강화 알루미늄 합금으로 만들어졌습니다.
3. 스플라인 출력 샤프트 (유럽 표준) 및 딱딱한 헬리컬 기어는 고품질 20CRMNTI 기어 스틸로 만들어졌습니다.
4. 기화 처리는 기어의 경화 치아의 표면 강도를 보장합니다.
5. 그런 다음 기어는 CNC에 의해 정밀 접지되어 경도와 정확도가 기술 요구 사항을 충족하도록합니다.
6. 완전히 동봉 된 조합 호이스트 드라이브는 최대 98%의 기계적 전송 효율과 60dB 미만의 작동 노이즈를 가지므로 실외 작업 환경에 적합합니다.
7. 저음 모터 하우징은 열 소산 및 흡수 흡수 시스템을 갖춘 뜨거운 알루미늄 합금입니다.
8. 유로 로터 경사 슬롯 슬롯 고정자 고정자 구리 와이어가 래커에 깊이 담근.
9. 절연 클래스 F 및 H, 보호 클래스 IP55, 운영 체제 S1 +80 ºC에서 -25 ℃의 실외 작업 환경을위한 운영 시스템 S1 직접 부식성 물체에는 적합하지 않습니다.
10. 최대 110Hz의 가변 주파수, 시작 주파수 1Hz.
